一、荷载计算:
井架所受到的荷载主要包括以下几项：
1.起吊物和吊盘重力（包括索具等）G
其中 K ── 动力系数，K=1.20；
Q ── 起吊物体重力，Q=10.00kN；
q ── 吊盘（包括索具等）自重力，q=2.00kN。
经过计算得到 G=14.4kN。
2.提升重物的滑轮组引起的缆风绳拉力S
其中 f0 ── 引出绳拉力计算系数，取1.06。
经过计算得到 S=15.26kN。
3.井架自重力为1.00kN/m
4.风荷载为 Qw =1.20kN/m
5.摇臂杆端点A各杆件的内力
摇臂杆的起重荷载为 Q2=16.50kN
则起重滑轮组引出的索拉力S1=1.20×16.50=19.8kN
A点三向力平衡公式
根据已知条件 =30.0， =45.0。
其中 N ── 摇臂杆的A端点轴力，经计算得到为34.3kN；
T1 ── 变幅滑轮组缆风绳的张力，经计算得到为17.75kN。
6.每根缆风绳的自重力
其中 Ts ── 每根缆风绳自重力产生的张力(kN)；
q ── 缆风绳单位长度自重力，取0.008kN/m；
l ── 每根缆风绳长度，H/cos 确定(m)；
H ── 缆风绳所在位置的相对地面高度(m)；
── 缆风绳与井架的夹角；
w ── 缆风绳自重产生的挠度(m)，取w=l/300。
经过计算得到由上到下各缆风绳的自重力分别为
H1=50m —— Ts1=21.21kN
H2=20m —— Ts2=8.49kN

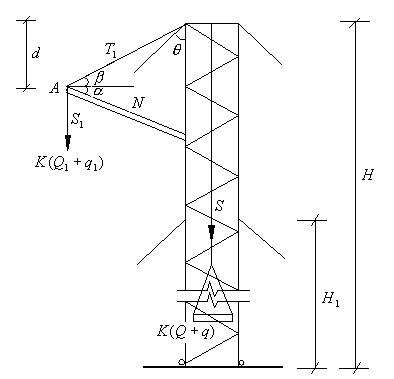

格构式型钢井架立面示意图
二、井架内力计算:
1. 各缆风绳与型钢井架连接点截面的轴向力计算：
经过计算得到由上到下各缆风绳与井架接点处截面的轴向力分别为
第1道H1=50m
N1=14.4+15.26+1.00×(50.00-50)+17.75×sin45.0+2×21.21=84.63kN
第2道H2=20m
N2=14.4+15.26+1.00×(50.00-20)+17.75×sin45.0+(34.3-19.8)×sin30.0+2×21.21+2×8.49=138.86kN
摇臂杆的支点截面处 H=37.5m
NO=14.4+15.26+1.00×(50.00-37.5)+17.75×sin45.0+(34.3-19.8)×sin30.0+2×42.42=104.38
2. 各缆风绳与型钢井架连接点截面的弯矩计算：

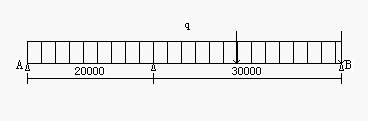

型钢井架计算简图
经过连续梁的计算得到

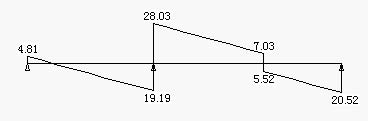

型钢井架剪力图(kN)

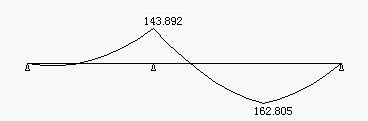

型钢井架弯矩图(kN.m)
经过计算得到由上到下各缆风绳与井架接点处截面的弯矩分别为
第1道H1=50m弯矩和支点力分别为
M1=0kN.m； Q1=0kN
第2道H2=20m弯矩和支点力分别为
M2=143.892kN.m； Q2=47.22kN
摇臂杆的支点截面处 HO=37.5m弯矩为
MO=162.805kN.m
三、整体稳定性计算:
1. 井架截面的力学特性：
井架的截面尺寸为1.60×2.00m；
主肢的截面力学参数为 A0=11.50cm2，Z0=2.15cm，Ix0=60.00cm4，Iy0=60.00cm4；
格构式型钢井架截面示意图
井架的y-y轴截面总惯性矩：
井架的x-x轴截面总惯性矩：
井架的y1-y1轴和x1-x1轴截面总惯性矩：
经过计算得到：
Ix=440672.64cm4；
Iy=279028.64cm4；
Iy'=Ix'=359850.64cm4；
计算中取井架的惯性矩为其中的最小值279028.64cm4。
2. 井架的长细比计算：
井架的长细比计算公式：
其中 H ── 井架的总高度，取50.00m；
Imin ── 井架的截面最小惯性矩，取279028.64cm4；
A0 ── 一个主肢的截面面积，取11.50cm4。
经过计算得到 =64.2。
换算长细比计算公式：
其中 A ── 井架横截面的毛截面面积，取4×11.50cm2；
A1 ── 井架横截面所截垂直于x-x轴或y-y轴的毛截面面积，取2×6.90cm2；
经过计算得到 h=65.23。
3. 井架的整体稳定性计算：
井架在弯矩作用平面内的整体稳定性计算公式：
其中 N ── 轴心压力的计算值(kN)；
A ── 井架横截面的毛截面面积，取4×11.50cm2；
── 轴心受压构件弯矩作用平面内的稳定系数；
mx ── 等效弯矩系数, 取1.0；
M ── 计算范围段最大偏心弯矩值(kN.m)；
W1 ── 弯矩作用平面内，较大受压纤维的毛截面抵抗矩, W1 = 3487.86cm3；
NEx ── 欧拉临界力(kN)。
根据换算长细比 =65.23查《钢结构设计规范》(GB50017-2003)附录B得到 =0.797。
欧拉临界力NEx的计算公式为
经过计算得到 NEx=3.142×2.1×107×4×11.50/65.232/1000=2238.42kN；
经过计算得到由上到下各缆风绳与井架接点处截面的强度分别为
第1道H1=50m
σ=23N/mm,计算强度小于205.0N/mm,满足要求!
第2道H2=20m
σ=76.94N/mm,计算强度小于205.0N/mm,满足要求!
摇臂杆的支点截面处 HO=37.5m
σ=72.73N/mm,计算强度小于205.0N/mm,满足要求!
四、缆风绳受力计算:
缆风绳的拉力设计值选取各支点力水平分力最大值作为设计依据，最大值绳拉力为
[Fg]=47.22/sin45.0=66.78kN
缆风绳的容许拉力按照下式计算：
其中[Fg] ── 缆风绳的容许拉力(kN)；
Fg ── 缆风绳的钢丝破断拉力总和(kN)；
计算中可以近似计算Fg=0.5d2，d为缆风绳直径(mm)；
── 缆风绳之间的荷载不均匀系数，对6×19、6×37、6×61缆风绳分别取0.85、0.82和0.8；
K ── 缆风绳使用安全系数。
计算中[Fg]取66.78kN， =0.8，K=5.5,得到：
缆风绳最小直径必须大于30mm才能满足要求!
